A modern fémmegmunkálás és az autóiparban,nagysebességű bélyegző formákváltak a precíziós gyártás gerincévé. De pontosan mi ezek? A nagysebességű bélyegző penész egy precíziós tervezésű szerszám, amelyet a fémlemezek kialakítására, vágására és kialakítására terveztek komplex alkatrészekké. A hagyományos formákkal ellentétben, amelyek elsősorban a formázásra összpontosítanak, a nagysebességű bélyegző formák a gyors teljesítményt és a mikron szintű pontosságot kombinálják, lehetővé téve a tömegtermelést anélkül, hogy veszélyeztetnék a minőséget.
Ezek a formák nélkülözhetetlenek az olyan iparágak számára, mint az autóipar, az űrrepülés, az elektromos alkatrészek, a telekommunikáció és a fogyasztói elektronika, ahol a pontosság és a hatékonyság diktálja a jövedelmezőséget.
A nagysebességű bélyegző formák automatizált gyártósorokon belül működnek, mechanikus vagy szervopréseket használva olyan anyagok képzésére, mint a rozsdamentes acél, alumínium, réz vagy szénacél pontos előírásokba. A magas ciklusos sebesség - gyakran meghaladja a 400–1200 ütést percenként - minimalizálja az állásidőt, csökkenti az anyaghulladékot, és biztosítja a konzisztenciát minden előállított részben.
| Paraméter | Leírás |
|---|---|
| Anyagi kompatibilitás | Rozsdamentes acél, sárgaréz, réz, alumínium és szénacél |
| Bélyegzési sebesség | 400–1200 ütés / perc |
| Tolerancia pontosság | ± 0,002–0,005 mm |
| Keménység (penész alap) | HRC 58–62 |
| Forma alapanyag | SKD11, DC53 vagy karbid acél |
| Felszíni kezelés | PVD/ón bevonat a kopásállósághoz |
| Szolgálati élettartam | Érettérenként több mint 10 millió ütés |
| Alkalmazások | Terminálok, csatlakozók, árnyékoló tokok, motormagok és elektronikus házak |
Ez a táblázat bemutatja, hogy a mérnöki pontosság és az anyagtudomány hogyan jön létre olyan formák létrehozásához, amelyek igényes körülmények között képesek nagy mennyiségű termelésre.
A puszta teljesítményen túl a nagysebességű bélyegző formák szintén csökkentik a működési költségeket. Robusztus anyagösszetételük és kopásálló bevonataik meghosszabbítják a szerszám élettartamát és minimalizálják a csere-intervallumokat, ezáltal nélkülözhetetlen befektetést jelentenek a hosszú távú termelékenységnövekedést követő vállalatok számára.
A nagysebességű bélyegző penész működési elve a mozgás, az erő és az anyagi deformáció szinkronizálása körül forog. A folyamat azzal kezdődik, hogy egy fémtekercset tekercseltek, kiegyenesítik és folyamatosan táplálják egy nagysebességű sajtógépbe. A bélyegző penész - pontosan igazítva a sajtó belsejében - olyan műveletek sorozatát hajtja végre, mint a lyukasztás, a kiürítés, a hajlítás és a kialakítás, a kívánt alkatrész kialakításától függően.
A penész minden szakasza konkrét szerepet játszik:
Lyukasztó és szerszám szakasz - meghatározza a végső alkatrész alakját és méretét.
Útmutató az oszlopok és a perselyek - A következetes eredmények elérése érdekében tartsa meg a puncs és a halál közötti igazítást.
Sztriptíz lemez - Minden löket után eltávolítja a fémcsíkot, megakadályozva a ragasztást és a deformációt.
Pilóta PIN -es rendszer - A pontos pozicionálást biztosítja az egyes betáplálási ciklusok során.
Kiadási mechanizmus - A kész részt zökkenőmentesen engedi fel károsodás nélkül.
A teljes művelet nagy sebességgel történik, minimális rezgéssel, amelyet számítógépes penész kialakítás (CAD/CAM) és drótvágott EDM technológiával támogat, amelyek lehetővé teszik az ultra-finom vágási és illesztési tűréseket.
A nagysebességű termelés során a kenés létfontosságú szerepet játszik. A fejlett olajpermetrendszereket integrálják a súrlódás és a vezérlési hőmérséklet csökkentése érdekében, biztosítva a stabil működést is hosszabb ideig. Az eredmény egy pontosan kialakult termék, amely megfelel a szigorú dimenziós és esztétikai szabványoknak - tökéletes bonyolult alkatrészekhez, például mobiltelefon -csatlakozókhoz vagy motoros állórész -magokhoz.
A legfontosabb előnye a megismételhetőségben rejlik. Egy jól megtervezett, nagysebességű bélyegzőformát azonos darabok milliói előállíthatják méretbeli eltérés nélkül, mind az időt, mind az anyagot megtakarítva. Azoknál a vállalatoknál, amelyek a magas termelékenységtől és a következetes termeléstől függnek, ez a technológia gyártási hatékonyságuk sarokkövévé válik.
A kérdésMiértA nagysebességű bélyegző formákba fektetett vállalatok a teljesítmény, a pontosság és a jövedelmezőség révén válaszolhatnak. Bontjuk le.
A nagysebességű bélyegző formák lenyűgöző stroke-os sebességgel működnek, ami drasztikusan lerövidíti a termelési ciklusokat. A gyártók óránként több ezer azonos alkatrészt adhatnak ki minimális kézi beavatkozással.
A precíziós tervezés biztosítja a dimenziós toleranciákat ± 0,002 mm -ig. Az ilyen pontosság elengedhetetlen az iparágak számára, amelyek hibátlan teljesítményt igényelnek-az autóbiztonsági alkatrészektől a finom mikroelektronikus terminálokig.
Az olyan anyagok felhasználásával, mint az SKD11 vagy a karbid, a felületi bevonatokkal, például az ón vagy a CRN -vel kombinálva, ezek a formák kivételes keménységet és kopásállóságot érnek el. Ez a tartósság kevesebb karbantartási megállást és hosszabb működési élettartamot eredményez.
Az optimalizált bélyegzési elrendezés és a hatékony fészkelés révén a hulladékanyag minimalizálódik. A nagysebességű bélyegzés csökkenti a másodlagos megmunkálás vagy a befejezés szükségességét, további csökkentve a termelési költségeket.
Mivel minden löket a pontos programozott utat követi, a termék egységessége garantált. Az automatizált ellenőrző rendszerek beépíthetők a bélyegző vonalba valós idejű megfigyelés és hibakutatás céljából.
A modern formák energiahatékony szervo sajtó rendszereket használnak, amelyek csökkentik az energiafogyasztást és csökkentik a kenőanyag-hulladékot, összehangolva a zöld gyártási célokat.
Egy olyan korszakban, amikor a globális verseny folyamatos fejlesztést igényel, a nagysebességű bélyegző formák elfogadása a gyorsabb szállítás, a jobb megbízhatóság és a javított jövedelmezőség elérését jelenti.
A megfelelő penész kiválasztása nem csupán egy specifikációs lap megegyezését magában foglalja-a termelési követelmények, az anyagok és a hosszú távú célok megértéséről szól. Íme egy szakmai megközelítés a kiválasztáshoz:
Ha évente több mint egymillió részet termel, akkor ideális egy karbid-alapú penész, amelynek nagy a kopásállósággal. A közepes mennyiségű gyártáshoz a DC53 acélformák kiváló egyensúlyt kínálnak a teljesítmény és a költségek között.
A bonyolult alkatrészekhez, például a precíziós csatlakozókhoz vagy az elektronikus terminálokhoz válassza a többlépcsős progresszív formákat, amelyek több bélyegzési műveletet integrálnak egy folyamatos folyamatba.
Győződjön meg arról, hogy a penész megegyezik a sajtógép kapacitásával - mind a stroke sebessége, mind az űrtartalom szempontjából. Az eltérés csökkentheti a szerszám élettartamát vagy veszélyeztetheti az alkatrészek minőségét.
Kérdezze meg beszállítóját a penészkarbantartási ütemtervekről, az intervallumok regenerálása és a cserealkatrészek rendelkezésre állásáról. Egy megbízható értékesítés utáni szolgáltatási hálózat jelentősen kiterjeszti a szerszám élettartamát.
A kiváló minőségű penészgyártók CNC megmunkálást, drótvágó EDM-et és CMM ellenőrzést használnak a pontosság ellenőrzéséhez. Mindig kérjen mérési jelentéseket a dimenziós pontosság biztosítása érdekében a tömegtermelés előtt.
A penészszállító szakértelme közvetlenül befolyásolja a termelés megbízhatóságát. Válasszon olyan társaságot, amelynek bizonyított műszaki háttere, tervezési képessége és ipari tanúsításai vannak, mint például az ISO9001.
1. kérdés: Milyen típusú termékek készíthetők nagysebességű bélyegző formával?

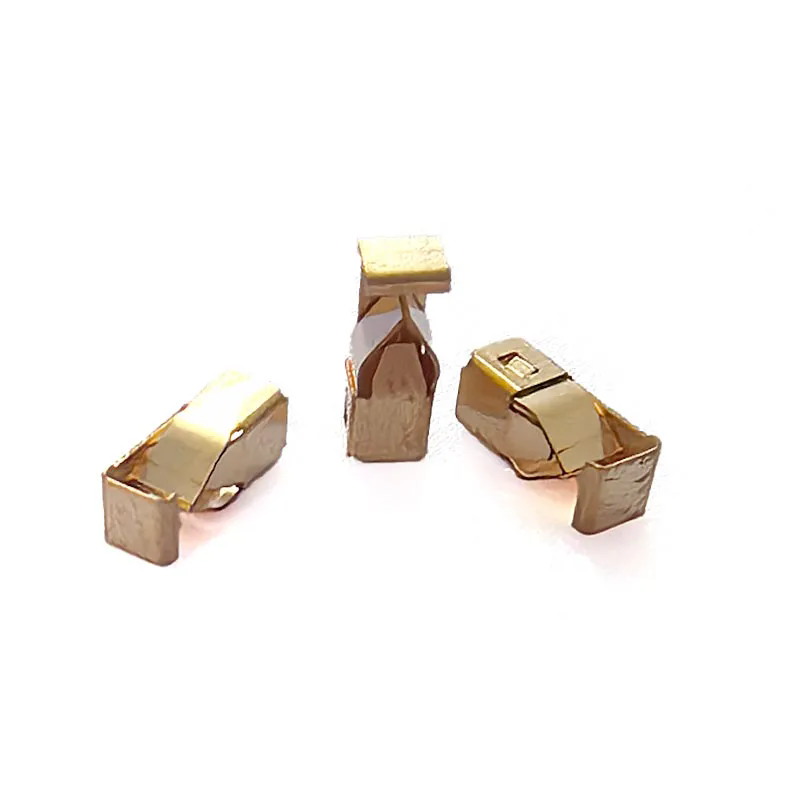

V: A nagysebességű bélyegző formák ideálisak precíziós alkatrészek, például elektromos csatlakozók, motormagok, fém pajzsok, akkumulátor csatlakozók és autóipari érzékelő házak előállításához. Rugalmasságuk lehetővé teszi számukra, hogy több iparágban mind a kis, mind a nagy alkatrészeket képezzék.
2. kérdés: Milyen gyakran kell karbantartani a nagysebességű bélyegzőformát?
V: A karbantartási frekvencia az anyag keménységétől, az üzemi sebességtől és a termelési mennyiségtől függ. Általában a rutin ellenőrzésnek 200 000–300 000 stroke -on kell megtennie, miközben a csúcsteljesítmény fenntartása érdekében 3–5 millió ütés után szükség lehet az újjáépítésre vagy az alkatrészek cseréjére.
A mai precíziós vezérelt gyártási tájban a nagysebességű bélyegző formák a gyors, megbízható és költséghatékony termelés alapjául szolgálnak. Felhatalmazzák az iparágakat a szűk határidők betartására, miközben megőrzik a páratlan pontosságot és az ismétlést.
Qiren, egy megbízható név a penésztervezésben és a mérnöki műszakban, testreszabott nagysebességű bélyegző megoldásokat kínál, amelyeket a fejlett termelési technológia és a szigorú minőség-ellenőrzés támogat. Az innováció és az ügyfelek elégedettsége iránti elkötelezettséggel a Qiren segít a gyártóknak a nagyobb termelés, a hosszabb penész élettartam és a kiváló teljesítmény elérésében minden termelési szakaszban.
További információkért vagy testreszabott penészmegoldásokért,vegye fel velünk a kapcsolatotMa annak megvitatása, hogy a Qiren hogyan emelheti fel a termelési hatékonyságot és a minőségi előírást.
