Cikk összefoglaló: Csatlakozó fröccsöntéskritikus gyártási folyamat az elektronikus csatlakozókban használt precíz, tartós műanyag házak és szigetelő alkatrészek előállításához. Az anyagválasztástól és a formatervezéstől a méretellenőrzésig és a gyártás egységességéig minden szakasz befolyásolja a csatlakozók teljesítményét.Qirenprecíziós csatlakozó-öntvény-megoldásokra specializálódott, személyre szabott szerszámokat, precíziós megmunkálást és gyártási támogatást kínál autóelektronikai, háztartási gépek, ipari berendezések és egyéb elektronikai termékekhez. A folyamat megértése segít a terméktervezőknek és a beszerzési csapatoknak megalapozott döntéseket hozni a minőségről, a költségekről és a hosszú távú gyártási megbízhatóságról.

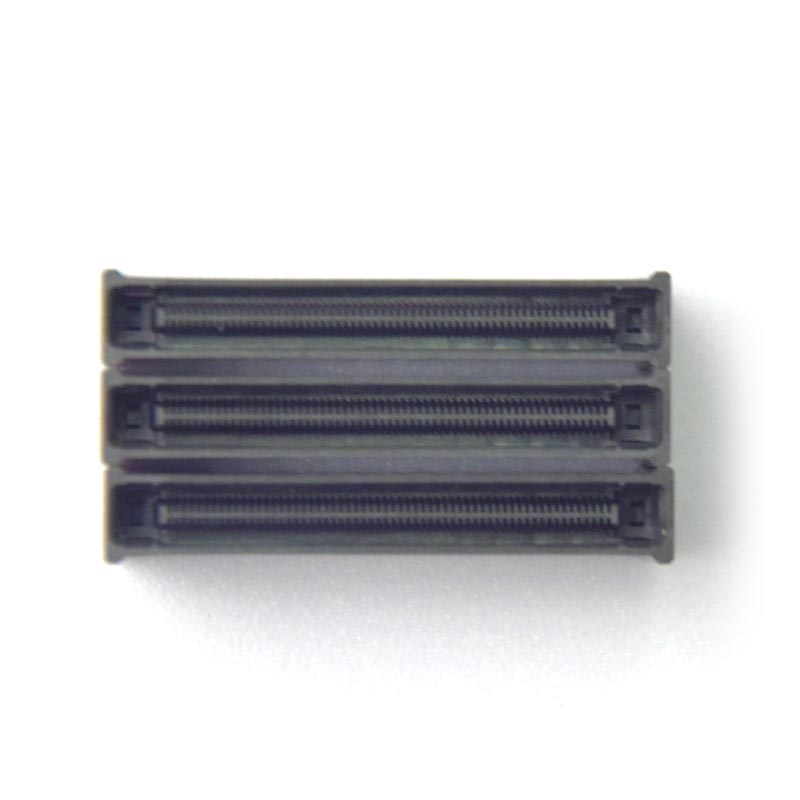

A csatlakozó fröccsöntés olyan gyártási folyamat, amelynek során megolvadt hőre lágyuló anyagot fecskendeznek be egy precíziós tervezésű formaüregbe, lehűtik és kilökődnek, hogy kész alkatrészt készítsenek. Széles körben használják műanyag házak, sorkapcsok, szigetelő szerkezetek, védőburkolatok és egyéb elektromos és elektronikus csatlakozókhoz szükséges alkatrészek gyártására.
Sok általános célú műanyag alkatrésztől eltérően a csatlakozó részei gyakran tartalmaznak kis nyílásokat, vékony falakat, bonyolult zárszerkezeteket és szorosan elhelyezkedő kapocspozíciókat. Ezeknek a tulajdonságoknak együtt kell működniük a fém érintkezőkkel és az illeszkedő alkatrészekkel. Még egy kis méreteltérés is befolyásolhatja az összeszerelést, a behelyezési erőt, a kapcsok beállítását vagy az elektromos csatlakozás megbízhatóságát.
Emiatt a csatlakozás sikeres formázása az összehangolt anyagtervezésen, a formatervezésen, a gépbeállításokon és az ellenőrzési eljárásokon múlik. A Qiren precíziós csatlakozós fröccsöntő megoldásokat kínál azoknak az ügyfeleknek, akik testreszabott műanyag alkatrészeket és szerszámokat keresnek az igényes alkalmazásokhoz.
Tipikus alkalmazások a következők:
A pontosság alapvető fontosságú a csatlakozók teljesítménye szempontjából, mivel az öntött ház meghatározza a vezető érintkezők helyzetét és megtámasztását. Méretei befolyásolják, hogy az alkatrészek hogyan illeszkednek egymáshoz, hogyan maradnak biztonságosak a terminálok, és hogyan működik a csatlakozó az ismételt használat során.
Számos tényező teszi a precíziós csatlakozóformázást igényesebbé, mint sok hagyományos műanyag fröccsöntő alkalmazás.
A kapocsemelkedésnek, az üregméreteknek, a reteszelő szerkezeteknek és az illeszkedő felületeknek meg kell felelniük a jóváhagyott műszaki rajzoknak. A tűréshatárokat az egyes komponensek funkcionális követelményei szerint kell meghatározni, ahelyett, hogy minden jellemzőre szükségtelenül szűk tűrést alkalmaznának.
A műanyag háznak a tervezett működési környezetnek megfelelő szigetelést kell biztosítania. Az anyagválasztás, a falvastagság, a kúszó távolság, a hézag, valamint az üregek vagy szennyeződések jelenléte befolyásolhatja az elektromos biztonságot. A követelményeket a vonatkozó termékszabványok és működési feltételek alapján kell értékelni.
A csatlakozóházak behelyezési erőket, vibrációt, hőmérséklet-változásokat és ismétlődő párosítási ciklusokat tapasztalhatnak. A fröccsöntött alkatrésznek meg kell őriznie alakját, és meg kell támasztania a kapcsokat repedés, túlzott deformáció vagy a tartás elvesztése nélkül.
A sikeres prototípus csak a kiindulópont. A gyártóknak meg kell őrizniük az ismételhető méreteket és a funkcionális teljesítményt a gyártási tételekben, a formaüregekben és az anyagtételekben. A stabil feldolgozás csökkenti az elkerülhető selejtezést, átdolgozást és összeszerelési megszakításokat.
Az anyagválasztás befolyásolja a formálhatóságot, a zsugorodást, a hőállóságot, a szigetelési teljesítményt, a mechanikai szilárdságot, a nedvességérzékenységet és a végső alkatrész költségét. A legjobb gyanta a csatlakozó kialakításától és működési környezetétől függ.
| Anyag | Főbb jellemzők | Lehetséges alkalmazások | Kiválasztási szempontok |
|---|---|---|---|
| PBT | Jó méretstabilitás és elektromos szigetelés | Elektromos házak és készülékcsatlakozók | Értékelje a hőterhelést, a zsugorodást és a nedvességviszonyokat. |
| PA (nylon) | Jó mechanikai szilárdság és szívósság | Autóipari és ipari csatlakozók | Vegye figyelembe a nedvességfelvételt és annak a méretekre gyakorolt hatását. |
| LCP | Alacsony vetemedési potenciál és alkalmas finom hangosztású kialakításokhoz | Kompakt elektronikus és nagy sűrűségű csatlakozók | Az anyagáramlás és a formázás körülményeinek gondos ellenőrzését igényli. |
| PPS | Magas hőmérsékletű képesség és vegyszerállóság | Speciális elektromos és ipari alkalmazások | Mérje fel a feldolgozási követelményeket, a költségeket és a mechanikai tervezést. |
| Üvegszál erősítésű gyanta | Megnövelt merevség és csökkentett irányú zsugorodás a megfelelő készítményekben | Szerkezeti csatlakozóházak | A szálak orientációja befolyásolhatja a vetemedést és a méretpontosságot. |
Ezek az anyagok nem cserélhetők fel. A specifikáció véglegesítése előtt a mérnököknek át kell tekinteniük a gyantaminőséget, az üzemi hőmérsékletet, az égésgátlási követelményeket, a dielektromos tulajdonságokat, a vegyi expozíciót és a vonatkozó szabályozási követelményeket.
További útmutatásért fedezze fel a Qiren csatlakozós fröccsöntő megoldásait és a kapcsolódó precíziós szerszámgyártási képességeket.
A megbízható csatlakozó fröccsöntési projekt strukturált munkafolyamatot követ. A sorrend az alkatrészek geometriájától, a lapkakövetelményektől, a gyártási mennyiségtől és az ellenőrzési kritériumoktól függően változhat, de a lényeges szakaszok hasonlóak maradnak.
Fém csatlakozókat tartalmazó csatlakozók esetében a betétek elhelyezése és rögzítése különös figyelmet igényel. Az automatizált lapkabetöltés vagy összeszerelés megfelelő lehet nagyobb volumenű programok esetén, feltéve, hogy a berendezés folyamatosan képes fenntartani az alkatrészek igazítását.
A szerszámozás megkezdése előtt hozott tervezési döntések megakadályozhatják a későbbi költséges módosításokat. A gyárthatósági tervezés áttekintése során figyelembe kell venni, hogy az alkatrész hogyan tölti fel, hűti le, kilöki, szereli össze és működik a végső alkalmazás során.
Ahol praktikus, a viszonylag egyenletes falvastagság elősegíti az egyenletes töltést és hűtést. A vastagság hirtelen átmenetei hozzájárulhatnak süllyedésnyomokhoz, belső feszültségekhez vagy vetemedéshez. A bordákat és a kiemelkedéseket úgy kell megtervezni, hogy biztosítsák a szükséges szilárdságot anélkül, hogy szükségtelenül vastag szakaszokat hoznának létre.
A kapu elhelyezése befolyásolja a töltési mintákat, a hegesztési vonalak elhelyezkedését, a tömítést és a felület megjelenését. A csatlakozóházakban a kaput úgy kell elhelyezni, hogy figyelembe vegyék a kritikus illeszkedési felületeket, a kivezetési zsebeket és a mechanikailag igénybevett területeket.
A megfelelő huzatszögek és a jól megtervezett kilökőrendszerek segítik a fröccsöntött alkatrészek kioldását anélkül, hogy károsítanák a finom elemeket. A szükséges huzat függ a gyantától, a felületi textúrától, az alkatrész geometriájától és a méretkövetelményektől.
A fröccsöntött csatlakozóknál a fémkapcsoknak a megadott pozíciókban kell maradniuk a befecskendezés és a hűtés során. A formatartó, a betétbetöltési pontosság, a gyantafolyás és a hőtágulás egyaránt befolyásolja a műanyag ház és a fém alkatrészek közötti végső kapcsolatot.
A hasznos tervezési gyakorlatok közé tartozik:
A csatlakozó fröccsöntésének minőségellenőrzésének ki kell terjednie az öntött alkatrész megjelenésére és funkcionális teljesítményére egyaránt. Egy alkatrész elfogadhatónak tűnhet, miközben még mindig van termináleltérés, méreteltolódás vagy nem megfelelő mechanikai tartás.
A gyakorlati ellenőrzési terv a következő ellenőrzéseket tartalmazhatja:
A gyakori hibák és lehetséges okaik a következők:
| Disszidál | Lehetséges ok | Korrekciós megközelítés |
|---|---|---|
| Vaku | Elválasztóvonal-rések, túlzott nyomás vagy penészkopás | Ellenőrizze a szerszámok állapotát és optimalizálja a feldolgozási beállításokat. |
| Rövid felvételek | Nem megfelelő töltés, korlátozott áramlás vagy nem megfelelő légtelenítés | Tekintse át a kapu kialakítását, légtelenítését és töltési paramétereit. |
| Elvetemült | Egyenetlen hűtés, anyag orientáció vagy differenciális zsugorodás | Javítsa a hűtési egyensúlyt, és ellenőrizze a geometriát és az anyagválasztást. |
| Mosogatónyomok | Vastag részek vagy nem megfelelő csomagolás és hűtés | Optimalizálja a fal geometriáját és a csomagolási feltételeket. |
| A terminál eltolódása | Betét mozgása, szerszámváltoztatás vagy inkonzisztens terhelés | A lapka helyének, támogatásának és méretellenőrzésének javítása. |
Az elfogadási határokat és a tesztelési gyakoriságot a termékspecifikáció, a vevői követelmények és a kockázati szint határozza meg. Biztonságkritikus vagy nagy megbízhatóságú alkalmazások esetén további érvényesítésre lehet szükség.
Nem minden csatlakozóhoz szükséges ugyanaz a szerszámbefektetés vagy ellenőrzési stratégia. A következő összehasonlítás bemutatja, hogy az alkalmazási követelmények hogyan befolyásolják a gyártási megközelítést.
| Követelmény | Szabványos csatlakozó | Precíziós csatlakozó |
|---|---|---|
| Geometria | Viszonylag egyértelmű jellemzők | Finom osztású üregek és összetett részletek |
| Tolerancia stratégia | Általános összeszerelési követelmények alapján | A kritikus funkciók szigorúbb, funkcióalapú korlátokat kapnak |
| Szerszámozás | Ha lehetséges, hagyományos formakonfiguráció | Igényesebb üreg, hűtés, légtelenítés és beállítás szabályozás |
| Ellenőrzés | Vizuális és méretellenőrzés | Részletes metrológia és további funkcionális ellenőrzés |
| Folyamat kockázata | Elsősorban a kitöltéssel és az általános méretekkel kapcsolatos | Tartalmazhatja a terminálhelyzetet, az illeszkedést, a vetemedést és a visszatartást |
A különbségtétel nem csupán a termék méretétől függ. Egy kisméretű csatlakozó rendkívül kifinomult szerszámot igényelhet, ha szorosan elhelyezett kapcsokat tartalmaz, vagy ha pontosan illeszkednie kell az áramköri laphoz. A mérnöki követelményeknek a folyamatot kell meghatározniuk, nem pedig pusztán a megjelenésen alapuló feltételezéseket.
A beszállító kiválasztása azt jelenti, hogy fel kell mérni, hogy képes-e a mérnöki követelményeket megismételhető termelési eredményekké alakítani. A versenyképes árajánlat számít, de a szerszámminőség, a folyamatstabilitás, a kommunikáció és a technikai támogatás is befolyásolja a teljes birtoklási költséget.
A csatlakozó fröccsöntő gyártójának értékelésekor vegye figyelembe a következő kérdéseket:
A Qiren Electronics a precíziós műanyag csatlakozóformákra és az egyedi fröccsöntési megoldásokra összpontosít. Termékinformációi szerint a cég kiemeli a ±0,01 mm-es névleges tűrésképességet, az akár 99,2%-os jelentett hozamot, a német formaacélt, a formaáramlás elemzést és a MES-be integrált műhelymenedzsmentet. Ezeket a számokat a projekt értékelése során meg kell erősíteni az adott alkatrész geometriájával, anyagával, mérési módszerével és gyártási körülményeivel.
A Qiren ismerteti az öntőforma-optimalizálás és a frissítések támogatását is a szerszámhasználat első évében. A vásárlók megvitathatják ezeket a képességeket a saját csatlakozóterveik követelményei mellett, ahelyett, hogy kizárólag az általános specifikációkra hagyatkoznának.
A kapcsolódó gyártási információkért látogasson el a Csatlakozó fröccsöntő termékoldalára, vagy fedezze fel a Qiren precíziós szerszám- és alkatrészgyártó webhelyét.
Műanyag csatlakozóházak, szigetelőtestek, kapocstartók, védőburkolatok és egyéb pontos geometriát és megismételhető gyártást igénylő alkatrészek gyártására használják. Jellemző alkalmazások az autóelektronika, a háztartási gépek, az ipari automatizálás és a fogyasztói elektronikai eszközök.
Nincs egyetlen legjobb anyag minden csatlakozóhoz. A PBT és a nylon gyakori választás számos elektromos és mechanikai alkalmazáshoz, míg az LCP és a PPS megfelelhet az igényes méret- vagy hőigényű terveknek. A végső kiválasztás a csatlakozó működési környezetétől, elektromos jellemzőitől, mechanikai terhelésétől és költségcéljától függ.
Az elérhető tűréshatárok az alkatrész geometriájától, a gyanta viselkedésétől, a forma felépítésétől, a folyamatstabilitástól és a mérési módszerektől függenek. A Qiren ±0,01 mm névleges tűréshatárt sorol fel a precíziós fröccsöntési kínálatához. A vásárlóknak meg kell győződniük arról, hogy ez a tűrés megvalósítható-e az egyedi tervezésük minden kritikus jellemzője esetén.
A gyakori okok közé tartozik a nem megfelelő anyagkezelés, a rossz szellőzés, a helytelen feldolgozási paraméterek, az egyenetlen hűtés, a penészkopás és a pontatlan lapkapozícionálás. A strukturált tervezési felülvizsgálat, az ellenőrzött folyamatablak és a kockázatalapú vizsgálati terv segíthet azonosítani és csökkenteni ezeket a problémákat.
Igen. A betétléc fémkapcsokat zárhat be vagy tarthat meg egy műanyag csatlakozóházban. A folyamat megköveteli a lapka megfelelő elhelyezését, a formatámasztást, az anyagok kompatibilitását, valamint a kapcsok igazításának és rögzítésének ellenőrzését.
Igen. A fröccsöntés jól alkalmazható ismételhető, nagy volumenű gyártáshoz, ha a szerszámozást, a cikluskörülményeket, az anyagkezelést és az ellenőrzést megfelelően ellenőrzik. A többüregű formák és a megfelelő automatizálás javíthatja a teljesítményt, bár alkalmasságuk a termék összetettségétől és keresletétől függ.
Adja meg a 2D mérnöki rajzot, a 3D CAD fájlt, a tervezett gyanta- vagy anyagkövetelményeket, a kritikus tűréseket, az éves igényt, a várható szolgáltatási környezetet és minden funkcionális vagy szabályozási előírást. Tisztázza azt is, hogy öntőformagyártásra, fröccsöntött alkatrészekre, betétformázásra vagy kombinált megoldásra van szüksége.
A csatlakozó fröccsöntés egyesíti a precíziós szerszámokat, a megfelelő anyagválasztást, az ellenőrzött feldolgozást és az alkalmazás-specifikus minőségellenőrzést. Minden döntés befolyásolja, hogy egy csatlakozó milyen pontosan illeszkedik, mennyire megbízhatóan támogatja az elektromos érintkezőket, és mennyire konzisztens az idő múlásával. A kritikus méretek korai azonosításával és egyértelmű ellenőrzési követelmények megállapításával a termékfejlesztők csökkenthetik az elkerülhető hibákat, és megalapozottabb beszerzési döntéseket hozhatnak.
A Qiren precíziós csatlakozószerszám-gyártást és testreszabott fröccsöntő megoldásokat kínál elektronikai, autóipari, készülék- és ipari alkalmazásokhoz. Ha új csatlakozót fejleszt vagy egy meglévő gyártási folyamatot javít,lépjen kapcsolatba velünkhogy megvitassák rajzait, anyagszükségleteit, szerszámspecifikációit és gyártási céljait. Együttműködjön a Qirennel, hogy értékelje a gyakorlati gyártási megoldást, amely összhangban van a projekt pontosságával, minőségével és szállítási igényeivel.
