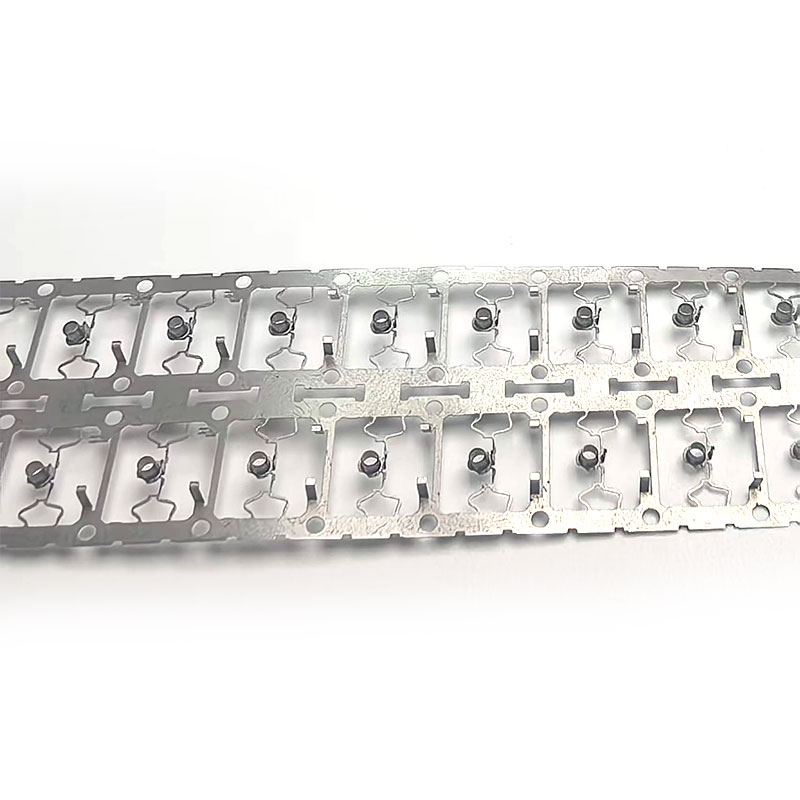

Elektronikus precíziós bélyegző alkatrészeknélkülözhetetlenek a kompakt, vezetőképes és rendkívül pontos alkatrészek előállításához, amelyeket csatlakozókban, érzékelőkben, autóelektronikában és kommunikációs eszközökben használnak.Qirenötvözi a precíziós bélyegzést az EDM technológiával, hogy ±0,005 mm-ig terjedő mérettűréssel rendelkező összetett fém alkatrészeket állítson elő, így támogatja mind a prototípus-fejlesztést, mind a nagy volumenű gyártást.
Ahogy az elektronikai termékek egyre kisebbek, vékonyabbak és integráltabbak, a gyártóknak olyan fémalkatrészekre van szükségük, amelyek megtartják szűk méreteiket, miközben stabil vezetőképességet, mechanikai szilárdságot és megbízható összeszerelési teljesítményt biztosítanak. Az elektronikus precíziós bélyegzés hatékony módot biztosít a kapcsok, érintkező alkatrészek, árnyékoló alkatrészek, rugóelemek és más bonyolult fémszerkezetek gyártási méretekben történő kialakítására. Az EDM öntőformagyártás, a precíziós bélyegzés, az intelligens ellenőrzés és a folyamatvezérlés kombinálásával a Qiren testreszabott megoldásokat kínál elektronikai, autóelektronikai, orvosi berendezések és kommunikációs alkalmazások számára. A bejelentett ±0,005 mm-es mérettűrési képessége, az anyaghoz való alkalmazkodóképessége és a felületminőség-ellenőrzése a precíziós bélyegzést alkalmassá teszi az igényes elektronikai alkatrészek alkalmazásokhoz.
Tartalomjegyzék
- Miért fontosak az elektronikus precíziós bélyegző alkatrészek?
- Mik a főbb előnyei?
- Milyen anyagok használhatók?
- Hogyan készülnek a precíziós bélyegző alkatrészek?
- Hol használják?
- Hogyan válasszanak a vásárlók precíziós bélyegző szállítót?
- Gyakran Ismételt Kérdések
- Következtetés
Miért fontosak az elektronikus precíziós bélyegző alkatrészek?
A modern elektronikai termékek egyre inkább a miniatűr fém alkatrészektől függenek. A csatlakozókapocs, az árnyékoló elem, az érintkezőrugó, az akkumulátor alkatrésze vagy a vezetőképes támaszték csak töredéke lehet egy hagyományos mechanikai alkatrész méretének, mégis közvetlenül befolyásolhatja a teljes termék teljesítményét.
Ez az oka annak, hogy a precíziós bélyegzés több, mint egyszerű fémlemez vágás és formázás. A gyártási folyamatnak ellenőriznie kell a méretpontosságot, az anyag deformációját, a sorját, a felület minőségét és az ismételhetőséget. Elektronikus alkalmazásoknál még a kis méreteltérés is befolyásolhatja az érintkezési nyomást, a beillesztési erőt, az elektromos vezetőképességet, az összeállítás beállítását vagy a termék élettartamát.
A Qiren termékinformációi szerint a bélyegzési művelete egyesíti az EDM-formafeldolgozást a precíziós bélyegzési és ellenőrzési technológiákkal. A vállalat azt állítja, hogy eljárása akár ±0,005 mm-es tűréseket is el tud érni a megfelelő alkalmazásokhoz, beleértve az összetett alakú alkatrészeket, a mikrolyukakat tartalmazó alkatrészeket és az ultravékony, 0,1 mm alatti anyagokat.
Ez a kombináció különösen értékessé teszi a precíziós bélyegzést, ha a gyártóknak nagy mennyiségben megismételhető alkatrészekre van szükségük a méretkonzisztencia feláldozása nélkül.
Melyek az elektronikus precíziós bélyegző alkatrészek fő előnyei?
1. Nagy méretpontosság
A precíziós elektronikus alkatrészek gyakran szigorúan ellenőrzött méreteket igényelnek, hogy illeszkedjenek a miniatűr szerelvényekhez. A fejlett szerszámkialakítás, az EDM-megmunkálás és az ellenőrzött bélyegzési paraméterek csökkenthetik a méretváltozásokat és javíthatják az alkatrészek közötti konzisztenciát.
A csatlakozókapcsok és más vezetőképes alkatrészek esetében a méretpontosság közvetlenül befolyásolja a párosítási teljesítményt. A következetes geometria segít a gyártóknak fenntartani a kiszámítható beillesztési erőt, az érintkezők elhelyezését és az összeszerelési kompatibilitást.
2. Komplex geometriai képesség
A hagyományos bélyegzési eljárások korlátokba ütközhetnek, ha az alkatrészek mély hornyokat, éles sarkokat, lépcsős lyukakat, keskeny szakaszokat vagy más bonyolult jellemzőket tartalmaznak. Az EDM-vel támogatott szerszámok segítségével kifinomultabb szerszámszerkezeteket hozhat létre ezekhez az igényes geometriákhoz.
- Mikro lyukak és keskeny nyílások
- Lépcsős és süllyesztett szerkezetek
- Finom érintkezési területek
- Éles szög jellemzők
- Ultravékony fém alkatrészek
- Kis rugós és vezetőképes szerkezetek
3. Hatékony tömegtermelés
Miután a bélyegzőszerszámot kifejlesztették és validálták, az eljárás nagy mennyiségű, egybevágó alkatrészt tud előállítani viszonylag rövid ciklusidővel. Ez különösen vonzóvá teszi a precíziós bélyegzést a stabil gyártási mennyiségekkel rendelkező elektronikai gyártók számára.
4. Jobb felületi minőség
A felület állapota kritikus az elektromos és mechanikai alkatrészek számára. A túlzott sorja, karcolás, deformáció vagy érdes felület összeszerelési problémákat okozhat, vagy negatívan befolyásolhatja a vezetőképességet és a kopásállóságot.
A Qiren leírja az érintésmentes szikraforgácsolási feldolgozás és a tükörfényezési technológia használatát igényes alkalmazásokhoz, ahol a jelentett felületi érdesség Ra0,2 μm alatt van az alkalmazható feldolgozási körülmények között.
Milyen anyagok használhatók?
Az anyagválasztást a vezetőképesség, a szilárdság, a korrózióállóság, a keménység, a rugójellemzők, az alakítási viselkedés, az üzemi hőmérséklet és a végső alkalmazási követelmények alapján kell megválasztani.
| Anyag típusa | Tipikus jellemzők | Lehetséges alkalmazások |
|---|---|---|
| Rézötvözetek | Jó elektromos vezetőképesség és alakíthatóság | Kapcsok, érintkezők, vezetőképes alkatrészek |
| Rozsdamentes acél | Erősség, korrózióállóság, tartósság | Elektronikus házak, rugók, szerkezeti elemek |
| Titán | Magas szilárdság/tömeg arány és korrózióállóság | Speciális elektronikai és orvosi alkatrészek |
| Nagy keménységű ötvözetek | Kopásállóság és mechanikai stabilitás | Igényes precíziós alkatrészek és szerszámokkal kapcsolatos alkatrészek |
A megfelelő anyag kiválasztása a szerszám élettartamát és a gyártási költséget is befolyásolja. A nagy keménységű vagy szívósságú anyagok speciális szerszámozási és megmunkálási stratégiákat igényelhetnek, így a tömeggyártás előtt fontos a mérnöki elemzés.
Hogyan készülnek a precíziós bélyegző alkatrészek?
A megbízható precíziós bélyegzési projekt általában jóval az első gyártási futás előtt elkezdődik. Az alkatrészrajzot, az anyagspecifikációt, a tűréskövetelményeket, a felületi minőséget, az éves mennyiséget és az alkalmazási környezetet mind felül kell vizsgálni a tervezési szakaszban.
1. lépés: Termék- és rajzelemzés
A mérnökök értékelik a geometriát, a tűréseket, az anyagvastagságot, az alakítási irányt, a kritikus méreteket és a lehetséges gyártási kockázatokat. A korai tervezési elemzés segíthet azonosítani azokat a jellemzőket, amelyek deformációt, repedéseket, túlzott sorjakat vagy nehéz szerszámkarbantartást okozhatnak.
2. lépés: Precíziós Die Design
A sajtolószerszám határozza meg, hogy milyen pontosan alakítható ki a végső alkatrész. Összetett elektronikai alkatrészek esetében az EDM megmunkálás használható finom szerkezetek és nagy pontosságú szerszámjellemzők létrehozására.
3. lépés: Az anyag előkészítése
A kiválasztott fémszalagnak vagy lemeznek meg kell felelnie az előírt vastagságnak, mechanikai tulajdonságoknak és felületi állapotnak. Az anyag konzisztenciája különösen fontos, ha rendkívül szűk tűrésekről van szó.
4. lépés: Bélyegzés és formázás
A gyártás során az anyag ellenőrzött bélyegzési műveleteken megy keresztül a vágás, hajlítás, lyukasztás, alakítás vagy progresszív jellemzők elérése érdekében. A stabil folyamatparaméterek segítenek fenntartani az ismételhetőséget a gyártási tétel során.
5. lépés: Méret- és felületvizsgálat
Az ellenőrzés ellenőrzi a kritikus méreteket és észleli a lehetséges hibákat. A Qiren háromdimenziós mérőberendezést, optikai ellenőrző berendezést és keménységvizsgálatot használ minőség-ellenőrzési folyamatának részeként. A kötegminőségi jelentések a gyártás nyomon követhetőségét és a vásárlók elfogadását is támogathatják.
Hol használják?
Az elektronikus precíziós bélyegző alkatrészeket számos iparágban használják, mivel kis méreteket képesek kombinálni nagy ismételhetőséggel és funkcionális megbízhatósággal.
Szórakoztató elektronika
Az okostelefonokhoz, laptopokhoz, hordható eszközökhöz és más kompakt termékekhez miniatűr fém alkatrészekre van szükség, amelyek pontosan illeszkednek a szűk belső terekbe. Az alkalmazások között szerepelhetnek SIM-kártyatartók, C típusú interfész-komponensek, érintkezőterminálok és FPC-vel kapcsolatos fémszerkezetek.
Autóelektronika
Az elektronikus vezérlőrendszerek és az elektromos járművek növekvő használata megnövelte a precíziós vezetőképes és mechanikai alkatrészek iránti keresletet. A lehetséges alkalmazások közé tartoznak az akkumulátorral kapcsolatos alkatrészek, relérugók, sorkapcsok, érzékelőelemek és elektromos csatlakozási rendszerek.
Orvosi berendezések
Az orvosi eszközök miniatűr alkatrészeket igényelhetnek ellenőrzött méretekkel és megbízható felületi minőséggel. A precíziós bélyegzett fémalkatrészek használhatók mikroműszer-alkatrészekben, készülékházakban és más speciális összeállításokban, ahol elengedhetetlen a méretkonzisztencia.
Kommunikációs berendezések
A kommunikációs eszközök és a nagy sűrűségű elektronikus szerelvények pontos csatlakozókra és vezetőképes alkatrészekre támaszkodnak. A precíziós bélyegzés támogathatja a kompakt érintkezőszerkezetek előállítását, amelyek állandó geometriát igényelnek az ismételt összeszerelés során.
Hogyan válasszanak a vásárlók precíziós bélyegző szállítót?
A megfelelő szállító kiválasztása nem csupán az egységárak összehasonlításából áll. A precíziós elektronikai alkatrészek esetében a szerszámozási képesség, az ellenőrző rendszerek, az anyagtapasztalat, a mérnöki támogatás és a gyártás méretezhetősége nagyobb hatással lehet a projekt teljes költségére.
Megrendelés előtt a vásárlóknak értékelniük kell a következő szempontokat:
- Méretezési képesség:Ellenőrizze, hogy a szállító következetesen be tudja-e tartani a szükséges tűréshatárokat.
- Szerszámozási szakértelem:Tekintse át a szállító szerszámkialakítását, szikraforgácsolási, karbantartási és optimalizálási képességeit.
- Anyagi tapasztalat:Győződjön meg arról, hogy a gyártó megértette a kiválasztott rézötvözetet, rozsdamentes acélt, titánt vagy más anyagot.
- Ellenőrzési lehetőség:Ellenőrizze, hogy a kritikus méretek mérhetők-e megfelelő CMM, optikai vagy egyéb ellenőrző berendezéssel.
- Gyártási méretezhetőség:Gondoskodjon arról, hogy a szállító a prototípus- vagy próbatételekről a stabil tömeggyártásra tudjon térni.
- Minőségi dokumentáció:Kérjen ellenőrzési jelentéseket és egyértelműen meghatározott elfogadási kritériumokat.
- Mérnöki kommunikáció:Az érzékeny műszaki csapat csökkentheti a szükségtelen szerszám-revíziókat és a gyártási késéseket.
A Qiren kijelenti, hogy a bélyegzési művelete támogatja a kis szériás próbagyártást és a nagyobb léptékű gyártást is. A termelési információk egy 3000 négyzetméteres létesítményt, több mint 50 alkalmazottat, valamint a munkaerő körülbelül 15%-át képviselő K+F csoportot is kiemelnek. A vállalat több mint 20 országba és régióba exportál.
Gyakran Ismételt Kérdések
Mik azok az elektronikus precíziós bélyegző alkatrészek?
Az elektronikus precíziós bélyegzőalkatrészek pontosan megformált fém alkatrészek, amelyeket precíziós bélyegzési eljárásokkal gyártanak elektronikus és elektromechanikus alkalmazásokhoz. Tartalmazhatnak kapcsokat, érintkezőket, rugókat, árnyékoló alkatrészeket, vezetőképes támasztékokat és egyéb miniatűr alkatrészeket.
Milyen tűrés érhető el a precíziós bélyegzéssel?
Az elérhető tűrés az anyagtól, a geometriától, a vastagságtól, a szerszámok kialakításától és a gyártási körülményektől függ. A Qiren ±0,005 mm-ig terjedő mérettűrést jelez a megfelelő precíziós bélyegzési alkalmazásokhoz. A tényleges tűréshatárokat az adott alkatrészrajz alapján kell megerősíteni.
Testreszabhatók az összetett elektronikus alkatrészek?
Igen. Egyedi precíziós bélyegzés fejleszthető a vásárlói rajzok, 3D modellek, anyagspecifikációk, méretek, tűrések, felületi követelmények és gyártási mennyiségek alapján. A szikraforgácsolással segített szerszámgyártás különösen hasznos olyan bonyolult szerkezeteknél, amelyeket nehéz hagyományos szerszámokkal előállítani.
Mely iparágak használnak precíziós elektronikus bélyegző alkatrészeket?
A fő alkalmazási területek közé tartozik a fogyasztói elektronika, az autóelektronika, az orvosi berendezések, a kommunikációs berendezések, az intelligens otthoni termékek és más precíziós elektronikai szerelvények.
Hogyan kérhetek árajánlatot?
A 2D-s rajz vagy 3D-s CAD-fájl, az anyaginformációk, az éves mennyiség, a kritikus tűrések, a felületkezelési követelmények és a várható szállítási ütemezés megadása segíthet a gyártónak a projekt értékelésében és pontosabb árajánlat elkészítésében.
Következtetés
Ahogy az elektronikus eszközök egyre kisebbek és kifinomultabbak, a gyártási pontosság egyre fontosabbá válik. Az elektronikus precíziós bélyegzés a méretkonzisztencia, a komplexképző képesség, az anyagrugalmasság, a felületminőség és a méretezhető gyártás praktikus kombinációját biztosítja. Az EDM által támogatott szerszámozással, ellenőrzött bélyegzéssel és szisztematikus ellenőrzéssel a gyártók olyan miniatűr fém alkatrészeket állíthatnak elő, amelyek megfelelnek a szigorú elektronikai összeszerelési követelményeknek.
A Qiren egyesíti a precíziós formatervezést, az EDM-feldolgozást, a bélyegzést és az ellenőrzési képességeket, hogy támogassa a testreszabott elektronikai alkatrészprojekteket a szerszámfejlesztéstől a gyártásig. Ha nagy pontosságú fém alkatrészeket szerez be csatlakozókhoz, autóelektronikához, orvosi eszközökhöz, kommunikációs berendezésekhez vagy más precíziós szerelvényekhez,lépjen kapcsolatba velünkhogy megvitassák rajzait, anyagait, tűréseit, gyártási mennyiségét és testreszabott bélyegzési követelményeit.
